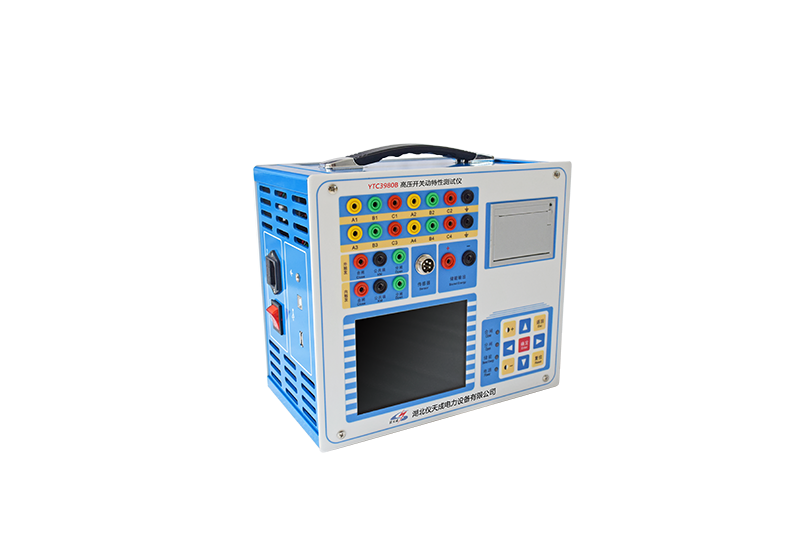

隨著電力行業的發展，很多地方都需要用到斷路器（高壓開關）器件，那么我們?nèi)绾稳ケＵ线@些部件的質量問題呢？往往我們這時候就會利用到斷路器特性測試儀這列檢測設備。其適用于國內外生產的多種型號的 SF6開關、GIS 組合電器、真空開關、油開關的機械特性試驗等，今天主要給家介紹一下如何利用斷路器特性測試儀來對開關進行重合閘試驗。
對開關做重合閘試驗相關概述：
①【合－分】
開關的“合－分”試驗，整定“合－t1－分”控制時間間隔后試驗，直接得到開關的一合時間、一分時間、金短時間值。
②【分－合】
開關的“分－合”試驗，整定“分－t2－合”控制時間間隔后試驗，直接得到開關的一分時間、一合時間、無電流時間值。
③【分－合－分】
開關的“分－合－分”試驗，整定“分－t2－合-t1－分”控制時間間隔后試驗，直接得到開關的一分時間、一合時間、二分時間、金短時間、無電流時間值。
注意：控制時間間隔 t1 是指從給合閘線圈上電起到給分閘線圈上電的這段時長，控制時間間隔 t2 是指從給分閘線圈上電到給合閘線圈上電的這段時長。對于“合－t1－分”、“分－t2－合”、“分－t2－合－t1－分”操作，控制時間間隔 t1設置為合閘固有時間，與開關合閘時間相當，控制時間間隔 t2 設置為分閘固有時間，與開關分閘時間相當。
斷路器檢測儀器具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕等優勢特性，能夠更好地幫助我們對高壓開關的運行質量狀態進行把關，從而保障電路的正常運行。
