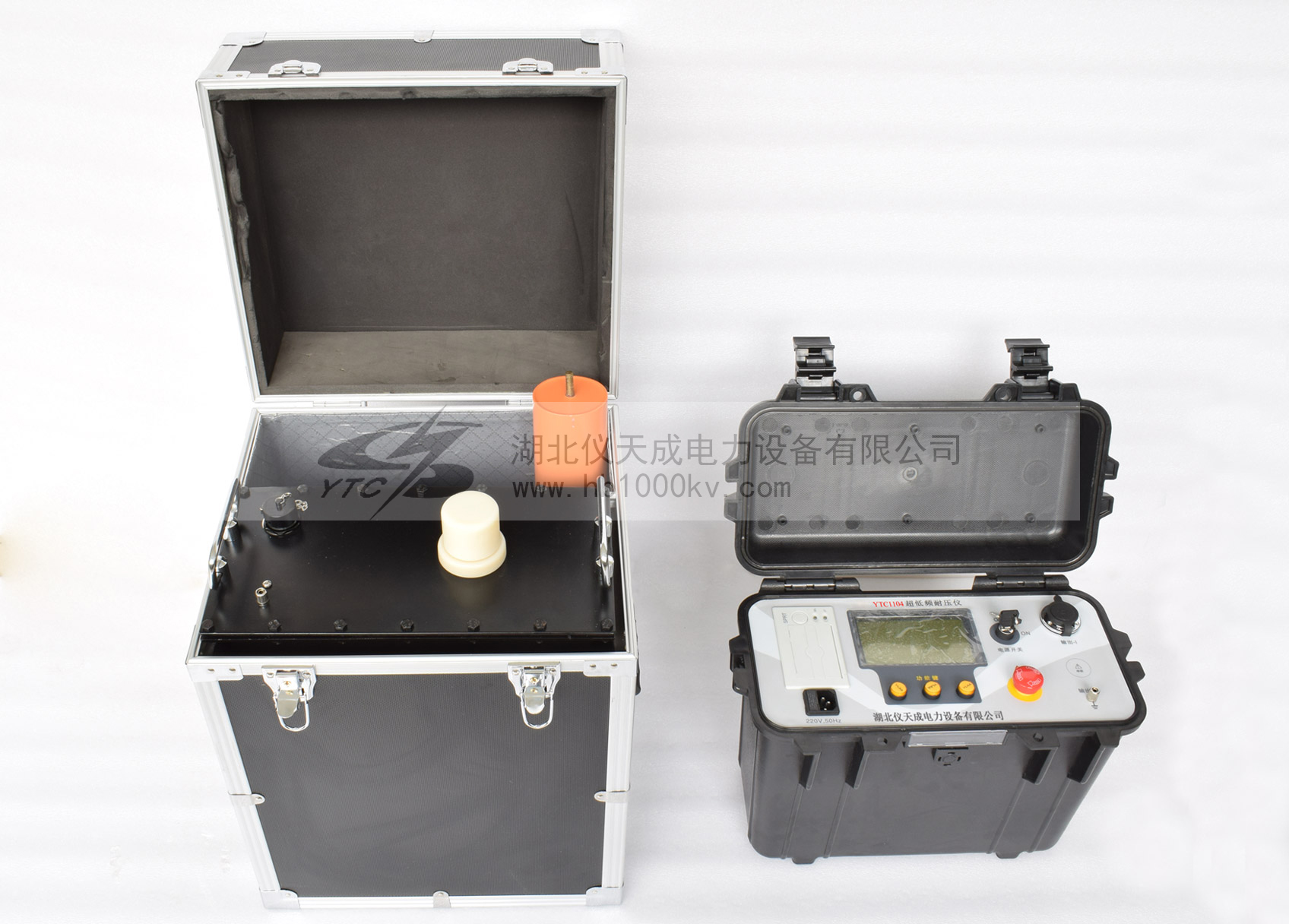

YTC1104超低頻高壓發生器

YTC1104超低頻高壓發生器是接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。
- 體積小重量輕

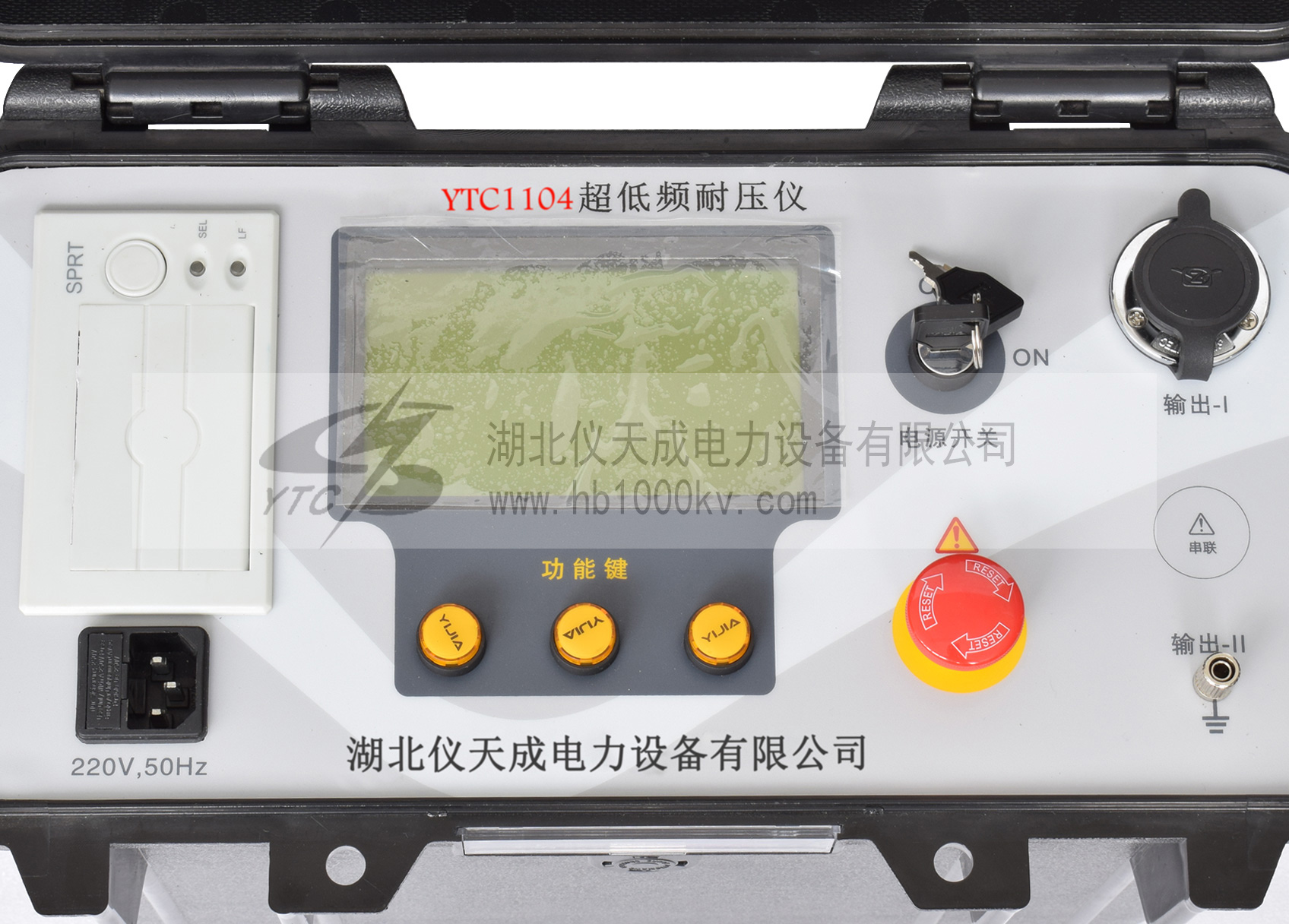

- 大屏幕液晶顯示
- 清晰直觀、且能顯示輸出波形
- 打印機輸出試驗報告

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
　　YTC1104超低頻高壓發生器是接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。該儀器由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。
　　YTC1104超低頻高壓發生器設計指標完全符合《電力設備專用測試儀器通用技術條件》。

產品別稱：超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置

產品特征：

1、電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確。

2、過壓保護，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０ms。

3、過流保護，設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０ms。

4、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。

5、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

技術參數 TECHNICAL PARAMETERS

基本參數參數：

項目	技術參數
輸出頻率	0.1Hz、0.05Hz、0.02Hz
帶載能力	0.1 Hz 最大１.1µF 0.05 Hz 最大２.2µF 0.02 Hz 最大5.5µF
測量精度	３%
電壓正，負峰值誤差	≤３％
電壓波形失真度	≤５％
使用條件	溫度	-10℃∽+40℃
	相對濕度	≤85％RH
電源	交流50 Hz，220V ±5%

不同規格超低頻參數：

型號	額定電壓	帶載能力	電源保險管	重量	用途
YTC1104-30/1.1	30kV （峰值）	0.1Hz,≤1.1µF	10A	控制器：4㎏升壓體：25㎏	10kV電纜發電機
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
YTC1104-50/5	50kV （峰值）	0.1Hz,≤5µF	55A	控制器：5㎏升壓體：55㎏	用于電纜故障的燒穿
		0.05Hz,≤10µF
		0.02Hz,≤25µf
YTC1104-80/1.1	80kV （峰值）	0.1Hz,≤1.1µF	30A	控制器：5㎏升壓體：45㎏	35kV電纜發電機
		0.05Hz,≤2.2µf
		0.02Hz,≤5.5µf

不同發電機的單相對地電容量：

	火電			水電
發電機容量（MW）	200	300	600	85	125-150	300	400
單相對地電容（µF）	0.2-0.25	0.18-0.26	0.31-0.34	0.69	1.8-1.9	1.7-2.5	2.0-2.5

交聯聚乙烯絕緣單芯電力電纜的電容量(µF/km) ：

截面電積mm² µF/Km	16	25	35	50	70	95	120	150	185	240	270
電壓10kV	0.15	0.17	0.18	0.19	0.21	0.24	0.26	0.28	0.32	0.38	-
電壓35kV	-	-	-	0.11	0.12	0.13	0.14	0.15	0.16	0.17	0.19
