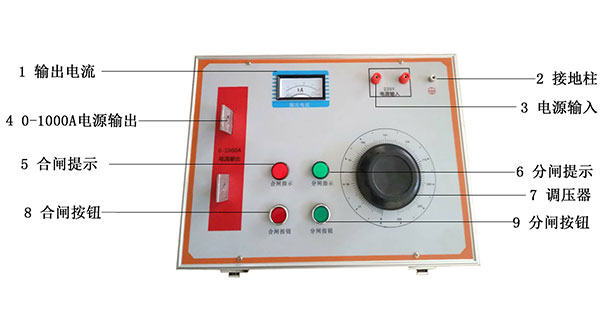

大電流發生器屬于JT型活動結構，紅色指示燈表示工作信號。操作面板由啟動按鈕（綠色）、停止按鈕（紅色）和工作系統組成。

        該產品采用終端輸入方式，該產品的下端具有二次輸出大電流連接端(具有開門連接類型和非開門接線類型)，該產品的整體結構如下圖所示：

        在進行大電流試驗時，應根據產品的電路圖正確連接工作電路。根據輸出電流的大小選擇大、小量程開關的位置。首先，將電壓調節器歸零，然后按下啟動測試按鈕（綠色）。此時，手持式電壓調節器手柄緩慢地順時針轉動電壓調節器的手輪，觀察電流表，直到達到所需的電流值。試驗達到規定值后，立即將調壓器手輪順時針歸零，按下停止按鈕，切斷。斷電。
        大電流發生器的工作原理比較簡單，電力工作者很容易就能熟練掌握，需要熟讀說明書，按說明書的要求來使用哦！
