容量測試儀配有黃、綠、紅三種夾具。每個鉗子通向兩根測試導線，一根粗導線和一根細導線。粗導線與儀表板上容量測試端子對應顏色的電流端子（ia，ib，ic）相連，細導線與儀表板上容量測試端子對應顏色的電壓端子（ua，ub，uc）相連，變壓器低壓側用特殊短接線做好短路。

       后的線路連接，通過以下步驟選擇項目在主界面容量測試，此時進入容量參數設置畫面，設置：設定企業當前環境溫度，通過上下鍵將手型指針指到‘當前工作溫度’選項，用左右鍵可以調節不同溫度進行數值，要求我們盡量能夠準確，最好以溫度計的示值為準。設置一個高壓側額定輸出電壓，通過上下鍵將手型指針指到‘高額定電流電壓’選項，用左右鍵選擇調節高額定輸入電壓檔，例如被測變壓器是10kV/400V的配變，則將影響本項目的設置為10kV，設置以及變壓器主要類型，通過上下鍵將手型指針指到‘變壓器設計類型’選項，用左右鍵自動調節該選項，使之與銘牌是否相符。設置分接檔位，通過上下鍵將手型指針指到‘分接檔位’選項，用左右鍵控制調節該選項，通常將分接打到2分接位置，如遇被測變壓器分接在中國其他重要位置，則將該問題選項沒有設置到相應的位置。

       向上和向下鍵指針指霸道“的編號測試”選項，用左右鍵來調整值期權的數量。按START鍵測試結果自動保存在“保存”選項結果可以保存到內部存儲器，如需要保存，這不是在LCD屏幕上選擇。選擇“打印”測試結果可以打印出來。測試布線和活性負載容量測試的方法是相同的，操作同樣簡單，值得注意的是，有源負載測試參數的設定為參數的第三主界面，必須正確設置。

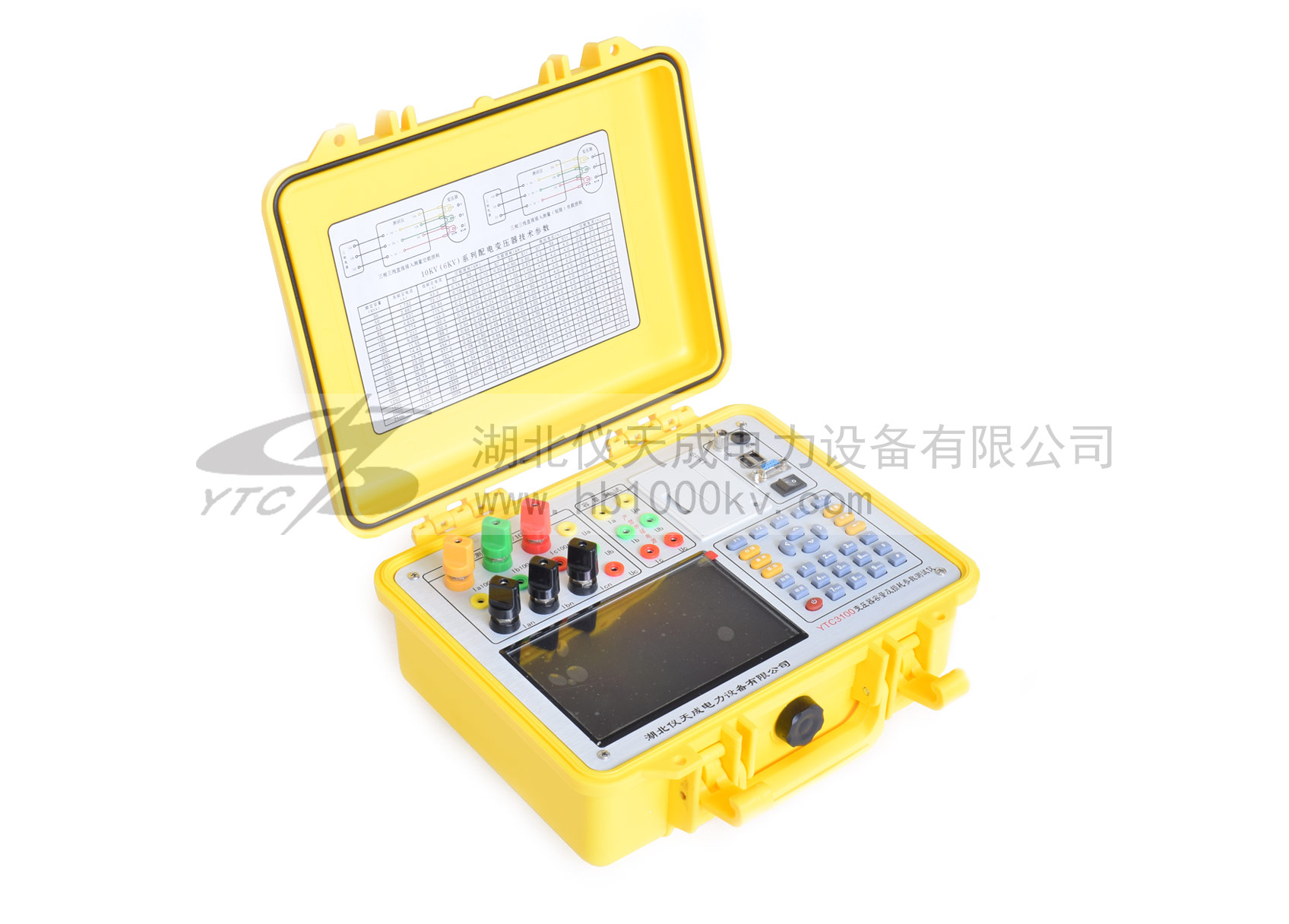

       變壓器容量及損耗參數測試儀使用簡單，功能多樣，很受廣大的電力工作者的歡迎，是一款非常適合初學者使用的高壓電力試驗設備，大家需要熟練掌握，在工作中順利完成變壓器的各種試驗。


湖北儀天成電力設備有限公司
2020年9月9日
